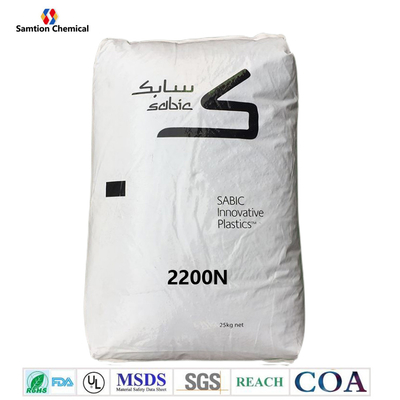

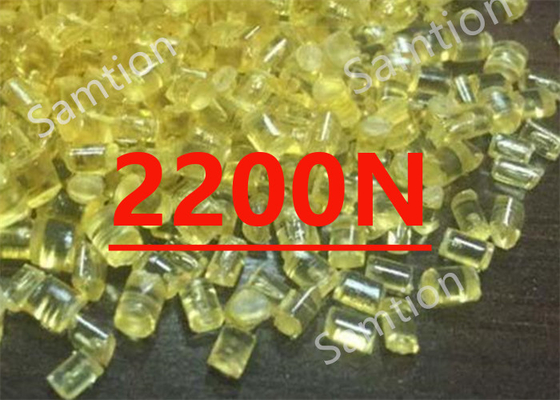

ΣαβικόΤελευταίο 2200Nη ρητίνη20% πολυαιθεριμίδιο γεμάτο γυάλινες ίνες (Tg 217C).
| Τυπικές ιδιότητεςΕπενδύσεις | |||
| Μηχανική | Αξία | Μονάδα | Τύπος |
| Τρακτική πίεση, yld, τύπου Ι, 5 mm/min | 130 | MPa | ΑΣTM D 638 |
| Τεχνική πίεση, brk, τύπου Ι, 5 mm/min | 130 | MPa | ΑΣTM D 638 |
| Δυνατότητα τράβηξης, yld, τύπου Ι, 5 mm/min | 4 | % | ΑΣTM D 638 |
| Δυνατότητα τράβηξης, brk, τύπου Ι, 5 mm/min | 4 | % | ΑΣTM D 638 |
| Μοντέλο τέντωσης, 5 mm/min | 6890 | MPa | ΑΣTM D 638 |
| Δυνατότητα εξάπλωσης, yld, 1,3 mm/min, διάστημα 50 mm | 228 | MPa | ΑΣTM D 790 |
| Μοντέλο κάμψης, 1,3 mm/min, διάστημα 50 mm | 6890 | MPa | ΑΣTM D 790 |
| Σκληρότητα, Rockwell M | 114 | - | ΑΣTM D 785 |
| Τάιμπερ Αβράζιον, CS-17, 1 kg | 17 | mg/1000cy | Μέθοδος S-Plastics |
| Δυνατότητα τράβηξης, απόδοση, 5 mm/min | 140 | MPa | ISO 527 |
| Δυνατότητα τράβηξης, ρήξη, 5 mm/min | 140 | MPa | ISO 527 |
| Δυνατότητα τράβηξης, απόδοση, 5 mm/min | 2 | % | ISO 527 |
| Δυνατότητα τράβηξης, διάσπαση, 5 mm/min | 2 | % | ISO 527 |
| Μοντέλο τέντωσης, 1 mm/min | 6800 | MPa | ISO 527 |
| Δυνατότητα κάμψης, απόδοση, 2 mm/min | 210 | MPa | ISO 178 |
| Μοντέλο κάμψης, 2 mm/min | 6500 | MPa | ISO 178 |
| Σκληρότητα, H358/30 | 150 | MPa | ISO 2039-1 |
| ΕΠΙΚΑΛΗΣΗ | Αξία | Μονάδα | Τύπος |
| Izod Impact, χωρίς εγκοπή, 23°C | 481 | Ε/μ | ΑΣTM D 4812 |
| Izod Impact, διαχωρισμένη, 23°C | 64 | Ε/μ | ΑΣTM D 256 |
| Ιζόντ, αντίστροφη εγκοπή, 3,2 mm | 465 | Ε/μ | ΑΣTM D 256 |
| Συνολική ενέργεια επίθεσης με όργανα, 23°C | 10 | J | ΑΣTM D 3763 |
| Izod Impact, χωρίς εγκοπή 80*10*4 +23°C | 30 | kJ/m2 | ISO 180/1U |
| Izod Impact, χωρίς εγκοπή 80*10*4 -30°C | 30 | kJ/m2 | ISO 180/1U |
| Izod Impact, με εγκοπή 80*10*4 +23°C | 5 | kJ/m2 | ISO 180/1A |
| Izod Impact, με εγκοπή 80*10*4 -30°C | 5 | kJ/m2 | ISO 180/1A |
| Καύση 23°C, V-κοπή Edgew 80*10*4 sp=62mm | 9 | kJ/m2 | ISO 179/1eA |
| Χάρπι -30°C, V-κοπή Edgew 80*10*4 sp=62mm | 9 | kJ/m2 | ISO 179/1eA |
| Καύση 23°C, άθραυστος άξονας 80*10*4 sp=62mm | 35 | kJ/m2 | ISO 179/1eU |
| Χάρπι -30°C, άθραυστα 80*10*4 sp=62mm | 35 | kJ/m2 | ISO 179/1eU |
| Θερμικό | Αξία | Μονάδα | Τύπος |
| Θερμοκρασία μαλακώσεως Vicat, ποσοστό B/50 | 220 | °C | ΑΣTM D 1525 |
| HDT, 0,45 MPa, 3,2 mm, μη αναμμένο | 208 | °C | ΑΣTM D 648 |
| HDT, 1,82 MPa, 3,2 mm, μη αναμμένο | 206 | °C | ΑΣTM D 648 |
| HDT, 0,45 MPa, 6,4 mm, μη ανασυσταμένο | 210 | °C | ΑΣTM D 648 |
| HDT, 1,82 MPa, 6,4 mm, μη αναμμένο | 210 | °C | ΑΣTM D 648 |
| CTE, -40°C έως 150°C, ροή | 2.5Ε-05 | 1/°C | ΑΣTM E 831 |
| CTE, -40°C έως 150°C, xflow | 6.Ε-05 | 1/°C | ΑΣTM E 831 |
| Θερμική αγωγιμότητα | 0.28 | W/m-°C | ISO 8302 |
| CTE, 23°C έως 150°C, ροή | 2.5Ε-05 | 1/°C | ISO 11359-2 |
| CTE, 23°C έως 150°C, xflow | 6.Ε-05 | 1/°C | ISO 11359-2 |
| Δοκιμή πίεσης σφαίρας, 125°C +/- 2°C | Διαβατήρια | - | IEC 60695-10-2 |
| Θερμοκρασία μαλακώσεως Vicat, ποσοστό A/50 | 223 | °C | ISO 306 |
| Θερμοκρασία μαλακώσεως Vicat, ποσοστό B/50 | 212 | °C | ISO 306 |
| Θερμοκρασία μαλακώσεως Vicat, βαθμός B/120 | 218 | °C | ISO 306 |
| HDT/Be, 0,45MPa Edgew 120*10*4 sp=100mm | 210 | °C | ISO 75/Be |
| HDT/Ae, 1,8 MPa Edgew 120*10*4 sp=100mm | 205 | °C | ISO 75/Ae |
| HDT/Bf, 0,45 MPa Flatw 80*10*4 sp=64mm | 208 | °C | ISO 75/Bf |
| HDT/Af, 1,8 MPa Flatw 80*10*4 sp=64mm | 202 | °C | ISO 75/Af |
| ΦΙΣΙΚΑ | Αξία | Μονάδα | Τύπος |
| Ειδική βαρύτητα | 1.42 | - | ΑΣTM D 792 |
| Απορρόφηση νερού, 24 ώρες | 0.19 | % | ΑΣTM D 570 |
| Απορρόφηση νερού, ισορροπία, 23C | 1.1 | % | ΑΣTM D 570 |
| Μείωση της μούχλας στην έλξη, ροή (2) | 0.3 - 0.5 | % | Μέθοδος S-Plastics |
| Μειωμένη μούχλα, ροή, 3,2 mm | 0.3 - 0.5 | % | Μέθοδος S-Plastics |
| Συρρίκνωση μούχλας, xflow, 3,2 mm | 0.4 - 0.6 | % | Μέθοδος S-Plastics |
| Ταχύτητα ροής τήξης, 337°C/6,6 kgf | 6 | g/10 λεπτά | ΑΣTM D 1238 |
| Σφιχτότητα | 1.42 | g/cm3 | ISO 1183 |
| Απορρόφηση νερού (23°C/sat) | 1 | % | ISO 62 |
| Απορρόφηση υγρασίας (23°C / 50% RH) | 0.55 | % | ISO 62 |
| Ποσοστό όγκου τήξης, MVR σε 360°C/5,0 kg | 7 | cm3/10 min | ISO 1133 |
| Ηλεκτρική | Αξία | Μονάδα | Τύπος |
| Αντίσταση όγκου | 7.Ε+16 | Ωμ-cm | ΑΣTM D 257 |
| Δυνατότητα διηλεκτρικής, σε λάδι, 1,6 mm | 26.4 | kV/mm | ΑΣTM D 149 |
| Σχετική διαπερατότητα, 1 kHz | 3.5 | - | ΑΣTM D 150 |
| Παράγοντας διάσπασης, 1 kHz | 0.0015 | - | ΑΣTM D 150 |
| Παράγοντας διάσπασης, 2450 MHz | 0.0049 | - | ΑΣTM D 150 |
| Αντίσταση όγκου | 1.Ε+15 | Ωμ-cm | Ειδικότερα: |
| Αντίσταση επιφάνειας, ROA | >1.E+15 | Ωμ. | Ειδικότερα: |
| Δυνατότητα διηλεκτρικής, σε λάδι, 0,8 mm | 34 | kV/mm | Δελτίο ΕΚ 60243-1 |
| Δυνατότητα διηλεκτρικής, σε λάδι, 1,6 mm | 26 | kV/mm | Δελτίο ΕΚ 60243-1 |
| Δυνατότητα διηλεκτρικής, σε λάδι, 3,2 mm | 16 | kV/mm | Δελτίο ΕΚ 60243-1 |
| Σχετική διαπερατότητα, 50/60 Hz | 3.1 | - | IEC 60250 |
| Σχετική διαπερατότητα, 1 MHz | 3 | - | IEC 60250 |
| Παράγοντας διάσπασης, 50/60 Hz | 0.0008 | - | IEC 60250 |
| Συντελεστής διάσπασης, 1 MHz | 0.0025 | - | IEC 60250 |
| Παράγοντας διάσπασης, 2450 MHz | 0.0049 | - | IEC 60250 |
| Συγκριτικός δείκτης παρακολούθησης | 150 | V | Ειδικότερα: |
| Συγκριτικός δείκτης παρακολούθησης, M | 100 | V | Ειδικότερα: |
| Πηγή GMD, τελευταία ενημέρωση:11/06/2003 | |||
| Παράμετρος | ||
| Σχηματισμός με ένεση | Αξία | Μονάδα |
| Θέρμανση ξήρανσης | 150 | °C |
| Χρόνος ξήρανσης | 4 - 6 | ώρες |
| Χρόνος ξήρανσης (συγκεντρωτικός) | 24 | ώρες |
| Μέγιστη περιεκτικότητα σε υγρασία | 0.02 | % |
| Θερμοκρασία τήξης | 350 - 400 | °C |
| Θέρμανση ακροβωτίου | 345 - 400 | °C |
| Εμπρός - Ζώνη 3 θερμοκρασία | 345 - 400 | °C |
| Μέση θερμοκρασία ζώνης 2 | 340 - 400 | °C |
| Πίσω - Θέρμανση ζώνης 1 | 330 - 400 | °C |
| Θέρμανση μούχλας | 135 - 165 | °C |
| Πίσω πίεση | 0.3 - 0.7 | MPa |
| Ταχύτητα βιδώματος | 40 - 70 | στροφές |
| Πυροβολισμός σε μέγεθος κυλίνδρου | 40 - 60 | % |
| Βαθμός εξαερισμού | 0.025 - 0.076 | χμ |
| Πηγή GMD, τελευταία ενημέρωση:11/06/2003 | ||
|
Για περισσότερες πληροφορίες κατεβάστε το δελτίο δεδομένων |
|
 |
Το S-Plastics Ultem 2200N.pdf |
|
